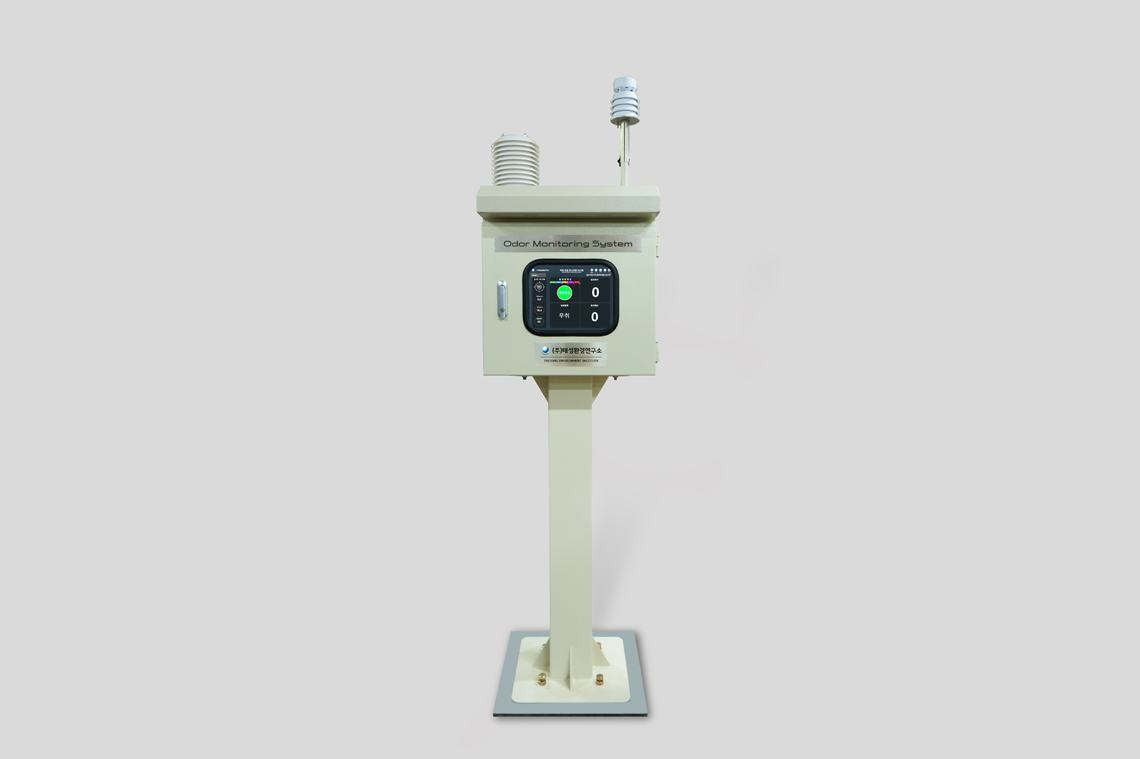

악취 모니터링 시스템 (Odor Monitoring System)
악취 민원이 빈번히 발생하는 공단, 음식물처리장, 폐기물 매립장, 하수처리장 축산 농가 및 주변지역에 설치하여 냄새의 종류 및 세기를 실시간으로 모니터링·포집하는 장비입니다.
이 장비는 웹, 앱 프로그램과 연동하여 악취정보를 확인할 수 있으며 모든 데이터는 서버에 저장됩니다. 필요시 조건검색으로 데이터를 조회 및 출력할 수 있습니다.
이 장비는 웹, 앱 프로그램과 연동하여 악취정보를 확인할 수 있으며 모든 데이터는 서버에 저장됩니다. 필요시 조건검색으로 데이터를 조회 및 출력할 수 있습니다.
특징
실시간 악취모니터링
ㆍ기상장치와 연동하여 실시간 기상정보 표출
ㆍ풍향정보를 통해 악취의 흐름 확인
ㆍ실시간으로 냄새청정도, 냄새 세기, 냄새 종류, 희석배수 확인
가능
가능
ㆍ실시간으로 측정된 악취정보를 서버에 저장
사용자를 위한 다양한 기능 지원(기본 지원 및 확장 가능)
ㆍ측정데이터 실시간 출력 및 조회 기능
ㆍ소모품 별 설치날짜 / 교환주기 등을 입력하여 관리. 교체주기 알림 기능
ㆍ악취농도 임계치 초과시 자동 앱 알림 기능
ㆍ측정기, 포집기 외함의 방수, 방열, 방진, 방충 기능
ㆍ기기상태 안내 메시지 표시 기능
ㆍ실시간 통신상태 표시 기능
ㆍ일일,주간,월간,년간 보고서 작성 기능
ㆍ악취 확산 예측 및 추적 기능
ㆍ냄새 진단 기능
ㆍ악취측정결과 조회 및 설정 변경 기능
ㆍ통신방식 선택 및 확장 가능
ㆍ지리공간정보 및 센서정보 연계 처리 기능

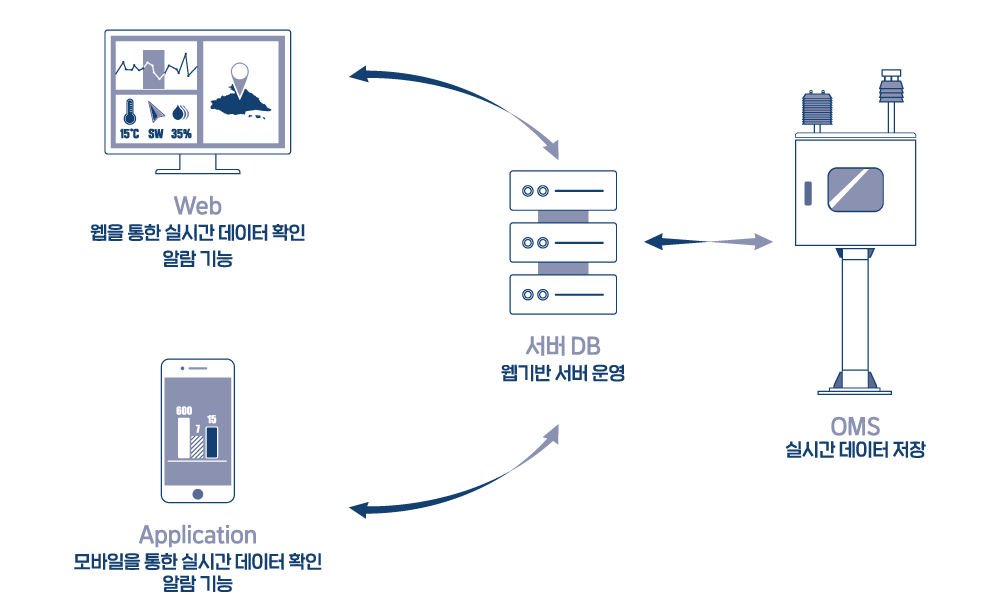

구성도
사양
| 장비용 보안장치(VPN) | ㆍ국가정보원으로부터 하드웨어 일체형으로 CC EAL-4 인증 획득제품 ㆍ열악한 환경에서 동작 가능한 메탈 샤시 및 방열판 구조 ㆍ이동통신사 사용 인증 획득제품(KT, LGU+) ㆍ네트워크 접속제어를 위한 NAC 센서 내장 ㆍ보안정책의 시간에 따른 Scheduling 기능(업무시간, 비업무시간 설정) ㆍSEED/ARIA/3DES/AES/LES 표준 암호화 알고리즘 탑재 ㆍ제조사 또는 기술지원사의 공급 및 기술지원 확약서 제출 가능 |
||
| 기상측정기 | ㆍ기상측정기는 악취모니터링 장비가 설치된 지역의 기상데이터를 측정하고 이를 서버로 전송하여 악취발생원 및 확신경로를 파악하는데 활용하고자 함 ㆍ측정항목 : 풍향, 풍속, 온도, 습도 등 ㆍ기상측정기는 높은 신뢰성과 견고성이 보장되는 제품 사용 ㆍ풍속 및 풍향 계측센서가 부식에 대한 내구성 및 성능을 보장하는 제품 사용 |
||
| 센서감지부 | ㆍ센서감지부는 저농도의 주요 악취유발물질에 대해 폭넓은 감지 능력을 갖는 악취센서를 사용 ㆍ외부 환경(온도, 습도)의 변화에 따라 센서의 출력값이 크게 영향 받지 않는 센서 사용 ㆍ감지센서 선택 가능(Toluene, Trimethylamine, Methylmercaptan, H2S, NH3, CO, EtOH, VOCs, CO2, HCHO, SOx, NOx 등) |
||
| 제어장치부 | ㆍ측정된 센서의 값들을 표시장치에 Serial 통신을 통해 데이터를 전송하는 장치부 |
||

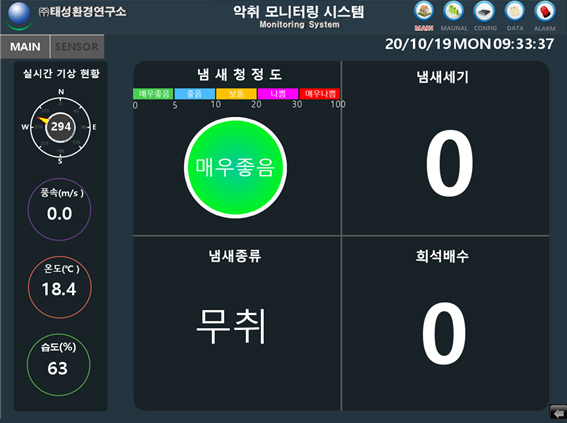

| 표시장치부 | ㆍ측정된 악취정보 및 기상정보 데이터를 표출되도록 구성 ㆍ반영구적인 HMI 터치 패널로 구성, 외부의 필요 기능 구현 및 데이터 확인 기능 ㆍ편리기능(Zero, Span 보정) 및 다양한 기능(수동포집, 자동포집, 예약포집, 예약포집, 원격포집, 소모품 교체설정 등) |
||
| 통신장치부 | ㆍ실시간 악취측정기로부터 측정된 센서 측정값과 악취정보 및 기상정보를 서버로 전송 ㆍ데이터의 안정적인 전송을 위해서 LTE 라우터 통신 방식으로 실시간 전송 |
||
| 외함 및 내부구성 | ㆍ외부 환경변화로부터 장치 보호 및 시건장치가 있는 옥외방수 개폐 방식의 모델 ㆍ이중 도어 구조이며, 재질은 SUS 1.5T로 제작됨 ㆍ외함 내부 온도를 조절하는 히터 및 FAN을 설치하여, 자동 조절되도록 함 |
||
| 전원장치부 | ㆍ전원 : 220VAC, 60Hz, 정전 시 전원공급장치 및 자동충전장치가 반영된 구조 ㆍ본 장비의 전원은 220V를 기본으로 사용하는 구조, 과전압/과전류 방지회로를 포함하는 장치 구성 |
||
| 암호화 데이터 컨트롤러 모듈 사양 |
ㆍLinux OS ㆍCPU : Quad Core 1.2GHz ㆍRAM : 1GB / Memory : 4Gb ㆍ데이터 암호화 전송프로그램 내장 ㆍ1/O Port : LTE, RS-232, RS-485, USB, HDMI, Ethernet |
||
